Trong sản xuất điện tử, nhiều sản phẩm có cấu tạo gồm vỏ nhựa, đầu nối, cảm biến, adapter, bobbin, khay linh kiện hoặc các chi tiết nhựa kỹ thuật cần được lắp ráp với độ chính xác cao.

Khi tìm hiểu máy hàn siêu âm trong ngành điện tử, doanh nghiệp thường đặt ra những câu hỏi rất thực tế:

Vỏ linh kiện điện tử có hàn siêu âm được không? Hàn có làm hỏng linh kiện bên trong không? Một máy có thể dùng cho nhiều sản phẩm không?

Câu trả lời phụ thuộc vào chính sản phẩm và yêu cầu của công đoạn. Hàn siêu âm được sử dụng trong nhiều ứng dụng điện tử, đặc biệt với các cụm vỏ và chi tiết nhựa nhiệt dẻo cần liên kết nhanh, sạch và có tính lặp lại.

Vì vậy, thay vì bắt đầu bằng câu hỏi “máy hàn siêu âm điện tử giá bao nhiêu?”, doanh nghiệp nên bắt đầu từ sản phẩm cần hàn và yêu cầu của mối liên kết.



---



Máy hàn siêu âm được ứng dụng ở đâu trong ngành điện tử?

Không phải mọi ứng dụng trong ngành điện tử đều là một dạng hàn giống nhau. Với hàn nhựa siêu âm, đối tượng chính là các chi tiết nhựa nhiệt dẻo cần liên kết với nhau hoặc cần thực hiện các công đoạn lắp ráp bằng năng lượng siêu âm.

Vỏ và hộp nhựa của thiết bị điện tử

Đây là nhóm ứng dụng dễ hình dung nhất.

Các thiết bị điện tử thường có hai hoặc nhiều chi tiết vỏ cần ghép lại. Nếu thiết kế sản phẩm có vùng liên kết phù hợp, hàn siêu âm có thể tạo mối nối nhanh mà không cần sử dụng keo tại vị trí hàn.

Công nghệ này cũng được sử dụng cho các electronic housings và những cụm vỏ yêu cầu mối nối chắc chắn, ổn định.

Với những sản phẩm có yêu cầu cao về ngoại quan, vấn đề không chỉ là hàn có chắc hay không mà còn là dấu horn, ba via, nhựa tràn và vị trí mối hàn có ảnh hưởng đến bề mặt sản phẩm hay không.



---

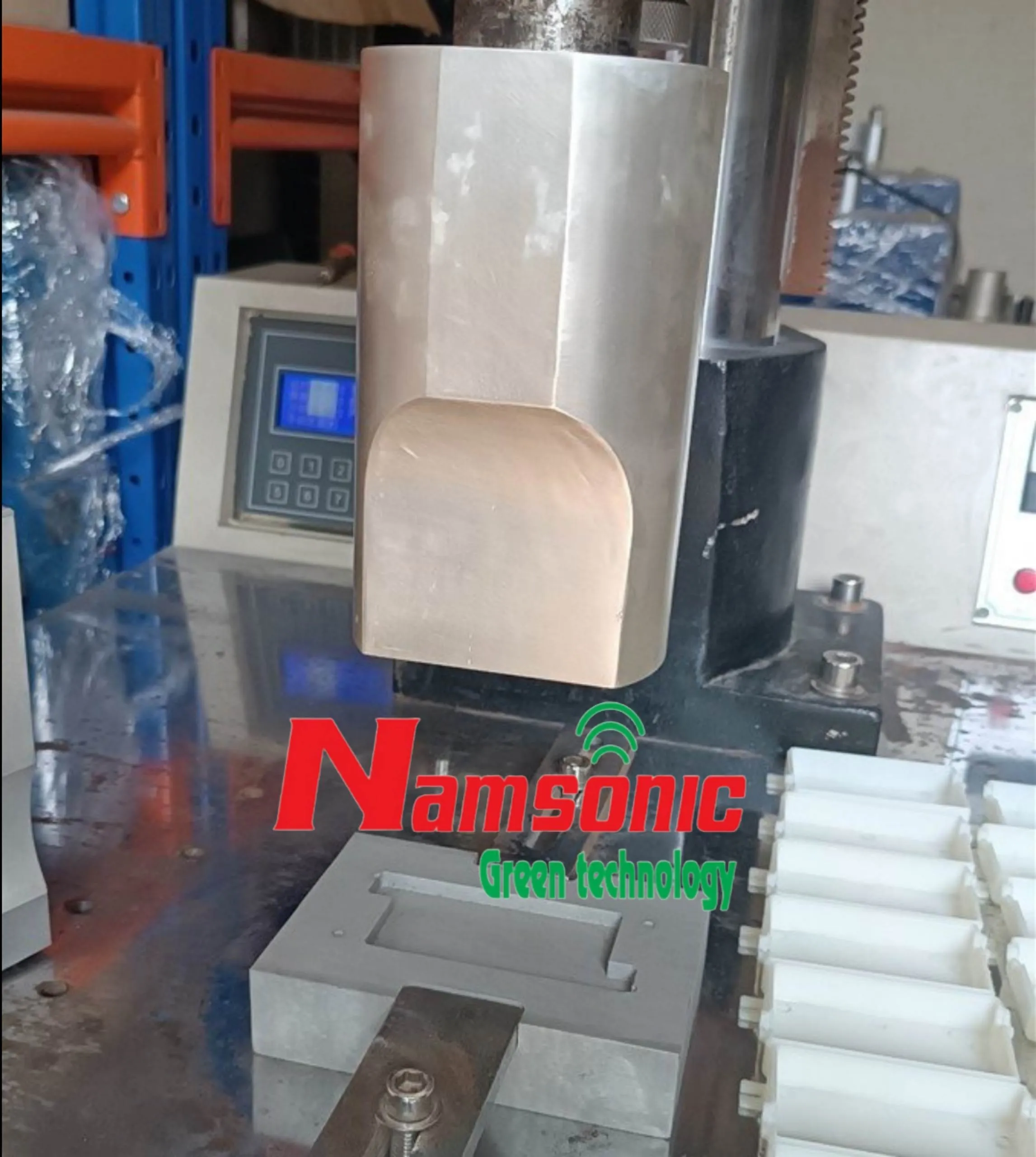

Adapter, bobbin và các chi tiết nhựa kỹ thuật

Adapter, bobbin, vỏ đầu nối và một số chi tiết nhựa kỹ thuật là những sản phẩm có thể được xem xét ứng dụng hàn siêu âm nếu vật liệu và thiết kế mối hàn phù hợp.

Với những sản phẩm này, hình dạng, kích thước và vị trí cần liên kết có thể rất khác nhau. Vì vậy, horn (khuôn) và jig (đồ gá) thường cần được thiết kế phù hợp với từng sản phẩm để bảo đảm năng lượng được truyền đúng vào vùng hàn và sản phẩm được định vị ổn định trong quá trình gia công.



---



Connector, đầu nối và chi tiết điện

Một số connector hoặc đầu nối có phần vỏ nhựa cần được cố định, ghép kín hoặc lắp ráp với các chi tiết khác.

Tuy nhiên, cần phân biệt hàn phần vỏ nhựa với hàn dây dẫn hoặc terminal kim loại. Hàn dây và terminal bằng siêu âm thuộc nhóm hàn kim loại, có thiết bị và yêu cầu kỹ thuật khác với hàn nhựa.



---



Cảm biến và các cụm linh kiện có vỏ nhựa

Một số cảm biến điện tử có phần vỏ nhựa cần liên kết hoặc tạo độ kín để bảo vệ bộ phận bên trong.

Trong trường hợp này, yêu cầu có thể cao hơn một mối hàn chỉ nhằm cố định hai chi tiết. Doanh nghiệp có thể cần quan tâm đến độ kín, độ ổn định kích thước, ngoại quan và khả năng bảo vệ linh kiện.

Các hệ thống hàn siêu âm hiện được sử dụng trong các ứng dụng điện tử và cảm biến, nhưng khả năng áp dụng luôn phải được đánh giá theo vật liệu và thiết kế cụ thể.



---



Hàn siêu âm có làm hỏng linh kiện điện tử bên trong không?

Đây là một trong những câu hỏi quan trọng nhất khi ứng dụng hàn siêu âm cho thiết bị điện tử.

Hàn siêu âm nhựa không làm nóng toàn bộ sản phẩm theo cách của một phương pháp gia nhiệt trực tiếp. Năng lượng dao động được truyền qua horn và tập trung tại vùng liên kết, nơi ma sát và dao động tạo ra nhiệt cục bộ để làm vật liệu nhựa đạt điều kiện tạo mối hàn.

Tuy nhiên, điều đó không có nghĩa linh kiện bên trong hoàn toàn không chịu tác động.

Nếu thiết kế sản phẩm không phù hợp, năng lượng truyền vào sản phẩm, lực ép hoặc cách bố trí linh kiện có thể gây ra vấn đề. Vì vậy, khi hàn một vỏ chứa bo mạch hoặc linh kiện điện tử, cần xem xét khoảng cách giữa vùng hàn và linh kiện, hướng truyền lực, độ cứng của vỏ và cách định vị sản phẩm.

Nói cách khác:

Mục tiêu không phải là “làm cho siêu âm không truyền vào linh kiện”, mà là thiết kế hệ thống để năng lượng và lực được tập trung đúng vào vùng cần liên kết.

Đây là lý do thiết kế sản phẩm, horn và đồ gá có vai trò quan trọng không kém việc lựa chọn máy.



---



Vỏ nhựa linh kiện điện tử cần thiết kế thế nào để hàn siêu âm?

Nếu sản phẩm ngay từ đầu đã được thiết kế với mục đích hàn siêu âm, việc tối ưu quy trình sẽ thuận lợi hơn nhiều.

Một trong những yếu tố quan trọng là thiết kế mối hàn và vùng truyền năng lượng. Horn cần truyền dao động đến đúng vị trí, trong khi chi tiết phía dưới phải được giữ ổn định bằng đồ gá.

Nếu vùng hàn được thiết kế không phù hợp, việc chỉ tăng công suất hoặc thời gian hàn không nhất thiết giải quyết được vấn đề.

Ngoài độ bền, với vỏ điện tử còn phải tính đến ngoại quan và dòng chảy của vật liệu nóng chảy. Flash hoặc nhựa tràn ở vùng hàn có thể vừa ảnh hưởng thẩm mỹ vừa ảnh hưởng chức năng đối với một số sản phẩm.

Vì vậy, nếu doanh nghiệp đang thiết kế một sản phẩm điện tử mới, nên tính đến khả năng hàn siêu âm ngay từ giai đoạn thiết kế vỏ, thay vì chỉ tìm cách hàn một thiết kế đã hoàn thiện.



---



Linh kiện điện tử dùng nhựa gì thì hàn siêu âm được?

Đây là câu hỏi thường xuất hiện trước khi doanh nghiệp lựa chọn máy.

Không nên chỉ nhìn vào tên nhựa rồi kết luận sản phẩm có thể hàn. Hàn siêu âm nhựa phụ thuộc vào tính tương thích của vật liệu, cấu trúc polymer, độ dày, thiết kế mối hàn và hình dạng sản phẩm. Các chi tiết làm từ vật liệu tương thích thường cho khả năng hàn thuận lợi hơn; với hai loại nhựa khác nhau, cần đánh giá khả năng tương thích thay vì mặc định có thể hàn với nhau.

Các loại nhựa như ABS, PP, PE, PC có thể được xem xét trong các ứng dụng hàn siêu âm khác nhau, nhưng kết quả thực tế vẫn phụ thuộc vào cấp vật liệu và thiết kế sản phẩm.

👉Đọc thêm bài viết: Nhựa nào hàn siêu âm được? ABS, PP, PE, PC có hàn được không?

Vì vậy, cùng một loại nhựa nhưng hai thiết kế vỏ khác nhau vẫn có thể cần cấu hình hàn khác nhau.



---



Máy hàn siêu âm cho linh kiện điện tử nên chọn tần số bao nhiêu?

Không có quy tắc cố định rằng sản phẩm điện tử phải sử dụng một tần số nhất định. Tần số chỉ là một phần của hệ thống dao động.  Các mức 15 kHz, 20 kHz, 28 kHz, 35 kHz và 40 kHz có đặc tính khác nhau. Việc lựa chọn còn liên quan đến vật liệu, kích thước và hình dạng sản phẩm, vùng hàn, thiết kế horn, biên độ, công suất và yêu cầu của mối liên kết.

👉 Tìm hiểu thêm: Tần số hàn siêu âm là gì? Nên chọn máy 15 kHz, 20 kHz hay 40 kHz?

Vì vậy, nếu đang lựa chọn máy hàn siêu âm điện tử, không nên chỉ dựa vào một thông số kHz mà cần đánh giá tổng thể sản phẩm và công đoạn cần thực hiện; việc gửi mẫu sản phẩm để đánh giá sẽ có giá trị hơn việc chỉ chọn máy dựa trên một con số kHz.



---



Có cần làm horn và đồ gá riêng cho từng linh kiện điện tử không?

Trong phần đa trường hợp, có.

Một hệ thống hàn siêu âm gồm nhiều thành phần phối hợp với nhau. Generator tạo tín hiệu, transducer chuyển đổi thành dao động cơ học, booster điều chỉnh biên độ và horn truyền dao động đến sản phẩm; phía dưới, đồ gá giữ và định vị chi tiết.

Với linh kiện điện tử, yêu cầu định vị thường khá cao vì sản phẩm có thể nhỏ, hình dạng phức tạp hoặc có linh kiện bên trong.

Do đó, horn cần tiếp xúc đúng vùng truyền năng lượng, còn đồ gá phải giữ sản phẩm ổn định mà không gây ảnh hưởng đến các bộ phận nhạy cảm.

Đây cũng là lý do một máy có thể dùng cho nhiều sản phẩm nhưng không có nghĩa tất cả sản phẩm dùng chung một horn và đồ gá.

👉Xem thêm: Khuôn hàn nhựa siêu âm để hiểu thêm về vai trò của horn và đồ gá trong quá trình hàn.



---



Máy hàn siêu âm có hàn nhanh và chạy số lượng lớn được không?

Đây là vấn đề thường được quan tâm khi chuyển từ thử nghiệm sang sản xuất hàng loạt.

Hàn siêu âm có ưu điểm là thời gian của một chu kỳ hàn có thể tương đối ngắn và quá trình có thể kiểm soát theo các thông số đã thiết lập. Khi sản phẩm, horn, đồ gá và chế độ hàn đã được xác định ổn định, máy có thể đáp ứng các dây chuyền cần sản xuất số lượng lớn.

Tuy nhiên, tốc độ sản xuất thực tế không chỉ phụ thuộc vào bản thân máy hàn. Thời gian đặt sản phẩm, lấy sản phẩm, định vị, số điểm hàn và cách kết hợp với các công đoạn trước và sau cũng ảnh hưởng đến năng suất.

Nếu sản xuất nhiều loại linh kiện khác nhau, một máy có thể được sử dụng cho nhiều sản phẩm nhưng cần tính đến thời gian thay horn, đồ gá và điều chỉnh chương trình giữa các mã hàng.

Với dây chuyền sản xuất lớn, sau khi quy trình hàn đã ổn định, hệ thống có thể được tích hợp với cơ cấu tự động hoặc dây chuyền lắp ráp để nâng cao tính đồng đều và giảm thao tác thủ công.



---



Khi nào nên thử mẫu trước khi mua máy hàn siêu âm?

Nếu doanh nghiệp đang có một linh kiện mới hoặc chưa từng hàn sản phẩm tương tự, thử mẫu trước khi đầu tư là bước rất đáng cân nhắc.

Thử mẫu giúp trả lời những câu hỏi mà thông số trên catalogue không thể trả lời hoàn toàn:

Sản phẩm có hàn được không? Mối hàn có đủ chắc không? Có ảnh hưởng đến ngoại quan không? Linh kiện bên trong có bị tác động không? Cần horn và đồ gá như thế nào?

Để đánh giá, doanh nghiệp có thể cung cấp mẫu sản phẩm hoặc hình ảnh, loại vật liệu, bản vẽ nếu có, vị trí cần hàn và yêu cầu sản xuất.

Từ đó, phương án có thể được xác định theo chuỗi:

Sản phẩm → vật liệu → thiết kế vùng hàn → horn → đồ gá → cấu hình máy → thử nghiệm.

Cách này giúp tránh tình trạng mua máy trước rồi mới phát hiện vùng hàn không phù hợp hoặc cần thay đổi thiết kế sản phẩm.



---



Làm thế nào để lựa chọn đúng máy hàn siêu âm cho linh kiện điện tử?

Nếu đã có sản phẩm cụ thể, doanh nghiệp nên bắt đầu từ yêu cầu của sản phẩm, không phải từ model máy.

Thông tin quan trọng gồm loại vật liệu, hình dạng và kích thước chi tiết, vị trí cần hàn, yêu cầu về độ bền hoặc độ kín, yêu cầu ngoại quan, sản lượng và mức độ tự động hóa mong muốn.

Từ đó mới xác định phương án về tần số, công suất, horn, đồ gá và cơ cấu máy.

Namsonic có thể hỗ trợ gì?

Namsonic, với tư cách là nhà sản xuất máy hàn siêu âm lâu đời tại Việt Nam, chúng tôi có thể hỗ trợ từ đánh giá khả năng hàn, lựa chọn cấu hình máy, thiết kế horn và đồ gá đến thử nghiệm và hoàn thiện giải pháp.

Nếu doanh nghiệp đang có một vỏ linh kiện, adapter, bobbin, connector hoặc sản phẩm nhựa điện tử cần hàn, có thể gửi hình ảnh, bản vẽ hoặc mẫu cùng thông tin về vật liệu và sản lượng dự kiến để đánh giá phương án phù hợp.



---

Câu hỏi thường gặp về máy hàn siêu âm trong ngành điện tử

1. Có thể dùng máy hàn siêu âm để thay thế keo hoặc vít không?

Có thể trong một số thiết kế phù hợp. Hàn siêu âm có thể thay thế keo, vít hoặc một số phương pháp liên kết cơ học khi vật liệu, kết cấu sản phẩm và yêu cầu của mối liên kết đáp ứng được điều kiện hàn. Tuy nhiên, không nên chuyển đổi trực tiếp từ keo hoặc vít sang hàn siêu âm mà cần đánh giá lại vùng liên kết và thiết kế sản phẩm.

2. Một máy hàn siêu âm có thể hàn nhiều loại linh kiện điện tử không?

Có thể, nhưng khả năng sử dụng chung phụ thuộc vào mức độ tương đồng giữa các sản phẩm. Một máy có thể phục vụ nhiều mã hàng, trong khi horn và đồ gá có thể phải thay đổi theo từng sản phẩm. Nếu các sản phẩm khác nhau nhiều về kích thước hoặc vị trí hàn, cần tính đến phương án thay horn, đồ gá và thiết lập lại điều kiện hàn.

3. Hàn siêu âm có làm biến dạng hoặc làm xước vỏ nhựa không?

Có thể xuất hiện dấu horn, biến dạng hoặc một số khuyết tật ngoại quan nếu horn, đồ gá, kết cấu mối hàn hoặc điều kiện hàn chưa phù hợp. Với các sản phẩm điện tử yêu cầu cao về ngoại quan, những yếu tố này nên được kiểm tra ngay trong quá trình thử mẫu để có phương án thiết kế và điều chỉnh phù hợp.

4. Hàn siêu âm có phù hợp với sản phẩm có bo mạch bên trong không?

Có thể phù hợp nếu vùng hàn, kết cấu vỏ và cách truyền lực được thiết kế phù hợp. Với sản phẩm có bo mạch hoặc linh kiện nhạy cảm, cần đánh giá khoảng cách và vị trí tương đối giữa vùng hàn với linh kiện bên trong thay vì chỉ căn cứ vào vật liệu vỏ.

5. Vỏ thiết bị điện tử có yêu cầu kín nước có hàn siêu âm được không?

Có thể trong những thiết kế phù hợp. Khi yêu cầu chính là độ kín, thiết kế mối hàn và khả năng kiểm soát quá trình cần được xác định ngay từ giai đoạn phát triển sản phẩm.

6. Có thể hàn nhựa trong suốt bằng siêu âm không?

Có thể với một số vật liệu và thiết kế phù hợp, nhưng cần đặc biệt quan tâm đến ngoại quan, dấu horn và khả năng xuất hiện nứt hoặc khuyết tật tại vùng hàn. Vì vậy nên thử nghiệm trên chính vật liệu và sản phẩm thực tế.

7. Có thể dùng chung một bộ khuôn hàn cho nhiều loại adapter hoặc connector không?

Chỉ khi các sản phẩm có hình dạng và vị trí hàn đủ tương đồng. Với các sản phẩm khác biệt về kích thước hoặc vùng hàn, thường cần thiết kế horn và đồ gá tương ứng.

8. Máy hàn siêu âm có thể tích hợp vào dây chuyền lắp ráp điện tử không?

Có. Hệ thống hàn siêu âm có thể được tích hợp vào dây chuyền tự động và kết nối với hệ thống điều khiển của dây chuyền. Tuy nhiên, trước khi tự động hóa cần xác định và ổn định quy trình hàn của sản phẩm.



---



Máy hàn siêu âm trong ngành điện tử có thể được xem xét cho nhiều sản phẩm như vỏ thiết bị, adapter, bobbin, connector, cảm biến và các chi tiết nhựa kỹ thuật khác.

Điểm quan trọng nhất không phải là tìm một chiếc máy có công suất lớn nhất mà là xác định sản phẩm có phù hợp với hàn siêu âm hay không, vùng hàn được thiết kế thế nào và cần cấu hình horn – đồ gá ra sao.

Đặc biệt với các sản phẩm có linh kiện điện tử bên trong, cần đánh giá khả năng truyền lực và năng lượng đến vùng hàn để hạn chế ảnh hưởng không mong muốn đến linh kiện.

Nếu đang tìm máy hàn siêu âm điện tử, doanh nghiệp nên thử nghiệm trên sản phẩm thực tế trước khi chốt cấu hình. Đây là cơ sở để lựa chọn thiết bị phù hợp và tránh đầu tư theo thông số chung.

Namsonic hỗ trợ tư vấn, thiết kế máy hàn nhựa siêu âm, horn và đồ gá theo sản phẩm thực tế, từ khâu đánh giá mẫu đến triển khai giải pháp sản xuất.
