Khuôn hàn nhựa siêu âm: Cấu tạo, vật liệu và nguyên tắc thiết kế

Khuôn hàn nhựa siêu âm là bộ phận truyền dao động siêu âm và lực tác động đến khu vực cần liên kết trên sản phẩm. Hình dạng và kết cấu của khuôn có ảnh hưởng trực tiếp đến cách năng lượng được truyền vào vùng hàn, vì vậy khuôn thường cần được thiết kế phù hợp với từng sản phẩm và hệ thống máy.

Một khuôn được thiết kế phù hợp không chỉ giúp quá trình hàn ổn định mà còn góp phần duy trì chất lượng mối hàn khi sản xuất liên tục.

Khuôn hàn nhựa siêu âm là gì?

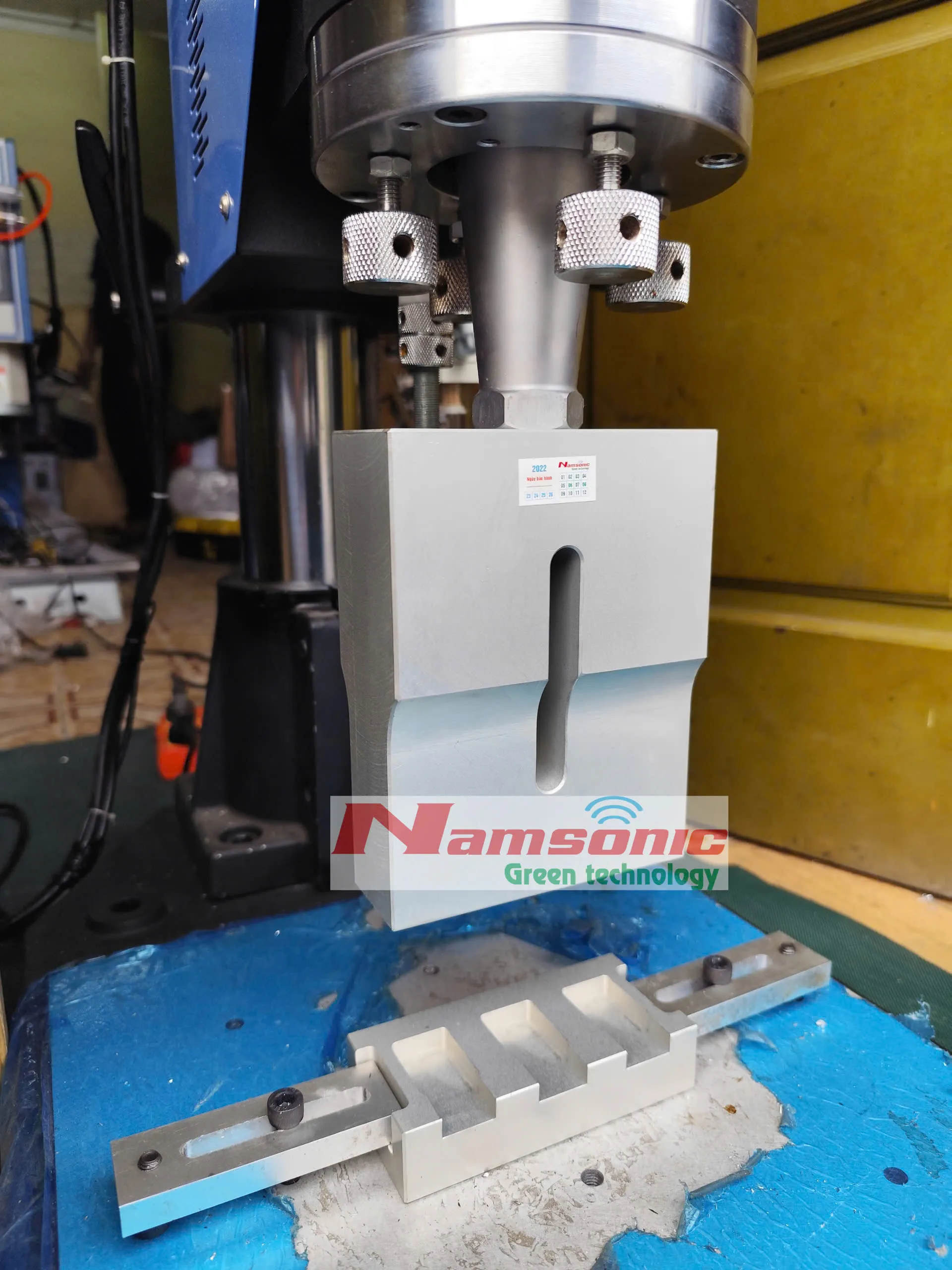

Khuôn hàn siêu âm, thường được gọi là horn, là bộ phận nằm ở phía trên sản phẩm trong hệ thống hàn siêu âm. Khuôn nhận dao động từ hệ thống truyền rung và đưa năng lượng cơ học đến vùng tiếp xúc với chi tiết nhựa.

Trong quá trình hàn, sản phẩm được đặt trên đồ gá và chịu tác động đồng thời của lực ép và dao động siêu âm. Năng lượng được tập trung tại khu vực liên kết, làm vật liệu tại vùng hàn nóng lên và biến dạng theo yêu cầu thiết kế. Khi dao động kết thúc, vật liệu ổn định dưới lực giữ và hình thành mối liên kết.

Vì vậy, khuôn không đơn thuần là chi tiết dùng để ép sản phẩm. Biên dạng và kết cấu của khuôn cần phù hợp với thông số máy hàn siêu âm và vị trí đường hàn để năng lượng được truyền đến đúng khu vực cần xử lý.





Khuôn hàn nhựa siêu âm được làm bằng vật liệu gì?

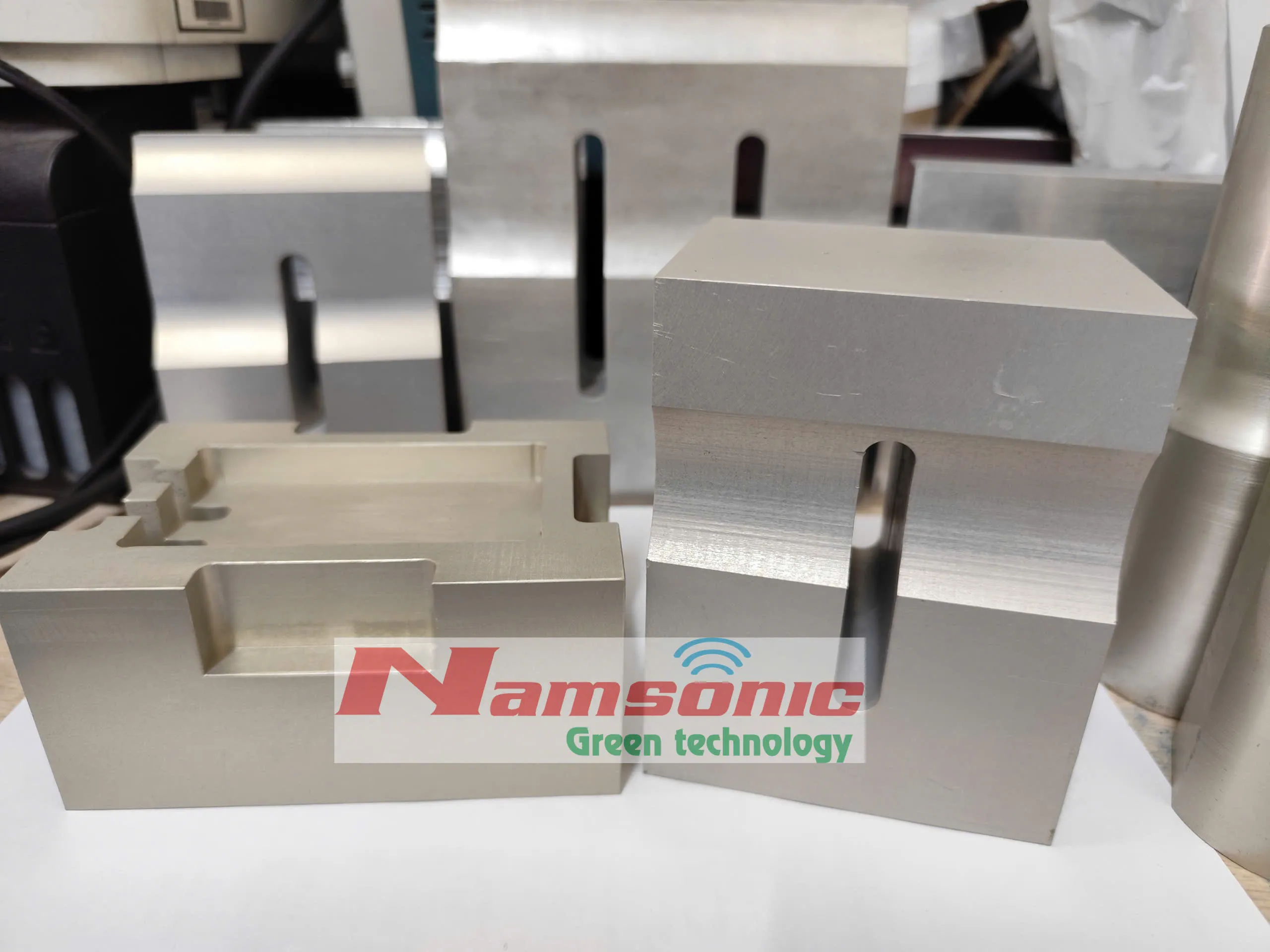

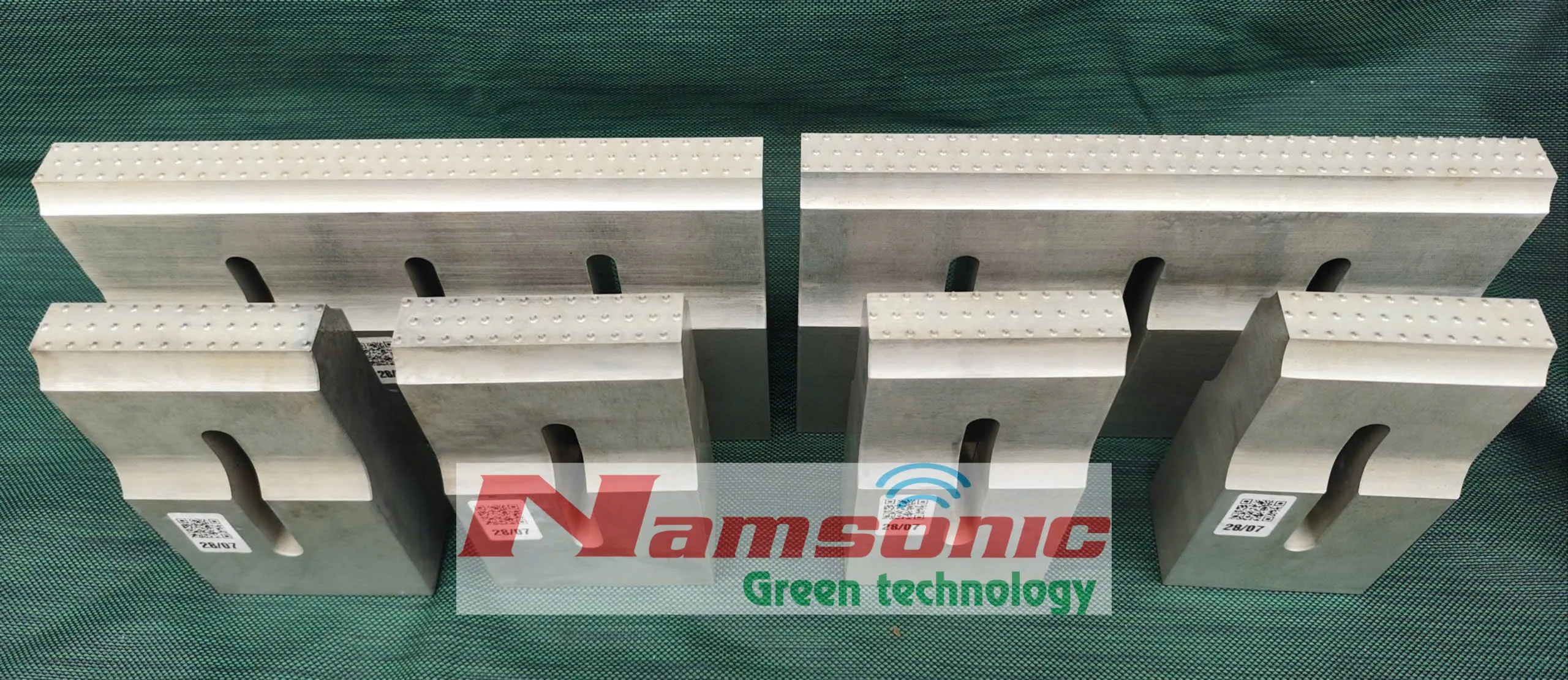

Vật liệu khuôn cần có độ bền và độ ổn định phù hợp với tần số, biên độ dao động và điều kiện làm việc. Một số vật liệu thường được sử dụng gồm thép hợp kim, nhôm hợp kim và titan.

Thép có độ cứng và khả năng chịu mài mòn tốt, phù hợp với những ứng dụng yêu cầu khuôn làm việc ổn định trong thời gian dài. Nhôm có ưu điểm về trọng lượng và khả năng gia công, trong khi titan có những đặc tính phù hợp với một số yêu cầu đặc biệt của hệ thống siêu âm.

Không nên lựa chọn vật liệu chỉ dựa vào độ cứng. Vật liệu, kích thước, hình dạng và kết cấu của khuôn phải được xem xét đồng thời để đáp ứng đặc tính dao động của hệ thống, phù hợp với sản phẩm cần hàn.

Những yếu tố cần quan tâm khi thiết kế khuôn

Thiết kế khuôn hàn siêu âm cần bắt đầu từ sản phẩm và yêu cầu mối hàn, sau đó mới xác định kết cấu khuôn.

Hình dạng và kích thước sản phẩm

Biên dạng sản phẩm quyết định hình dạng mặt làm việc của khuôn. Những vị trí hàn nằm sâu, có góc nghiêng hoặc hình dạng phức tạp có thể yêu cầu thiết kế khuôn riêng để tiếp cận chính xác vùng cần hàn.

Vị trí và hình dạng đường hàn

Khuôn cần truyền năng lượng vào đúng khu vực liên kết. Vì vậy, đường hàn, diện tích tiếp xúc và hình dạng vùng hàn là những dữ liệu quan trọng khi thiết kế.

Vật liệu nhựa

Mỗi loại nhựa có đặc tính nhiệt và cơ học khác nhau. Việc biết chính xác vật liệu sản phẩm giúp kỹ thuật lựa chọn phương án hàn và thiết kế khuôn phù hợp hơn.

Tần số và hệ thống máy

Khuôn phải tương thích với hệ thống siêu âm mà nó được sử dụng cùng. Các hệ thống phổ biến có thể làm việc ở những tần số khác nhau như 15 kHz, 20 kHz, 28 kHz, 30 kHz, 35 kHz hoặc 40 kHz.

Do đó, không thể lấy một khuôn của máy này và mặc định sử dụng cho máy có thông số khác.

Yêu cầu của mối hàn

Mối hàn có thể cần đáp ứng những yêu cầu khác nhau như độ bền, độ kín khí, kín nước, tính thẩm mỹ hoặc khả năng duy trì chất lượng khi sản xuất hàng loạt. Những yêu cầu này cũng ảnh hưởng đến phương án thiết kế khuôn.

Tìm hiểu thêm: Thông số máy hàn siêu âm: Ý nghĩa và cách điều chỉnh

Vì sao khuôn thường phải thiết kế theo sản phẩm?

Một máy hàn siêu âm có thể sử dụng cho nhiều loại sản phẩm, nhưng khuôn không phải lúc nào cũng dùng chung được.

Ví dụ, hai chi tiết nhựa có cùng kích thước bên ngoài nhưng khác nhau về vị trí đường hàn, vật liệu hoặc yêu cầu độ kín vẫn có thể cần hai thiết kế khuôn khác nhau.

Nếu khuôn không phù hợp, năng lượng có thể không tập trung đúng vùng cần hàn, lực tác động không được phân bố như mong muốn hoặc bề mặt sản phẩm bị ảnh hưởng.

Vì vậy, khi đặt làm khuôn, chỉ cung cấp kích thước sản phẩm thường chưa đủ. Mẫu sản phẩm, bản vẽ, vật liệu, vị trí đường hàn và thông tin về máy hàn sẽ giúp việc thiết kế chính xác hơn.

Quy trình thiết kế và gia công khuôn hàn siêu âm tại Namsonic

Tùy yêu cầu thực tế, quá trình thiết kế và gia công có thể được thực hiện theo các bước cơ bản:

Tiếp nhận mẫu hoặc bản vẽ → phân tích vùng hàn → xác định phương án thiết kế → lựa chọn vật liệu và gia công → kiểm tra, chạy thử và hiệu chỉnh.

Trong quá trình này, việc chạy thử có vai trò quan trọng đối với những sản phẩm yêu cầu độ ổn định cao. Nếu kết quả thực tế chưa đạt yêu cầu, khuôn và các thông số liên quan có thể cần được điều chỉnh trước khi đưa vào sản xuất.

Namsonic nhận tư vấn, thiết kế và gia công khuôn hàn nhựa siêu âm theo yêu cầu, dựa trên mẫu sản phẩm, bản vẽ và thông tin về ứng dụng thực tế.

→Xem Thêm: Khuôn hàn nhựa siêu âm tại Namsonic

Khi nào cần sửa hoặc làm khuôn mới?

Không phải trường hợp khuôn hoạt động không tốt đều bắt buộc phải thay khuôn mới. Tùy tình trạng thực tế, có thể xem xét sửa chữa hoặc gia công lại.

Một số trường hợp thường cần kiểm tra khuôn gồm:

• Mối hàn không còn ổn định so với trước.
• Bề mặt tiếp xúc của khuôn bị mòn hoặc biến dạng.
• Sản phẩm được thay đổi thiết kế hoặc đường hàn.
• Thay đổi vật liệu hoặc yêu cầu kỹ thuật của sản phẩm.
• Khuôn xuất hiện dấu hiệu hư hỏng trong quá trình vận hành.

Việc kiểm tra trước khi quyết định sửa khuôn hay làm khuôn mới giúp tránh thay thế không cần thiết và có cơ sở hơn để lựa chọn phương án xử lý.

FAQ về khuôn hàn nhựa siêu âm

Khuôn hàn siêu âm có cần bảo dưỡng định kỳ không?

Có. Nên kiểm tra định kỳ tình trạng bề mặt làm việc, vị trí lắp đặt và các dấu hiệu bất thường trong quá trình vận hành. Việc vệ sinh và kiểm tra phù hợp giúp phát hiện sớm tình trạng mòn hoặc hư hỏng.

Dùng khuôn hàn siêu âm lâu ngày có làm thay đổi chất lượng mối hàn không?

Có thể. Vì khuôn hàn siêu âm là vật tư tiêu hao,  khi bề mặt làm việc bị mòn, biến dạng hoặc xuất hiện hư hỏng, khả năng tiếp xúc với sản phẩm có thể thay đổi và làm ảnh hưởng đến sự ổn định của quá trình hàn.

Có thể dùng chung một khuôn cho nhiều máy hàn siêu âm không?

Không nên mặc định như vậy. Ngoài hình dạng sản phẩm, cần kiểm tra sự phù hợp giữa khuôn với hệ thống siêu âm, tần số và kết cấu lắp đặt của máy.

Có thể thiết kế khuôn hàn siêu âm từ ảnh chụp sản phẩm không?

Ảnh có thể giúp đánh giá sơ bộ, nhưng để thiết kế chính xác thường cần thêm mẫu thực tế, bản vẽ hoặc kích thước và thông tin về vùng hàn. Với sản phẩm có yêu cầu kỹ thuật cao, mẫu thực tế thường hữu ích hơn chỉ sử dụng ảnh.

Cần thiết kế hoặc gia công khuôn hàn siêu âm?

Là đơn vị trực tiếp sản xuất khuôn hàn siêu âm, Namsonic chủ động về công nghệ và quy trình gia công, từ đó có thể đáp ứng nhanh yêu cầu làm khuôn, điều chỉnh và xử lý khuôn theo thực tế sản xuất.

Việc chủ động sản xuất cũng giúp Namsonic kiểm soát tốt hơn độ chính xác và chất lượng khuôn, đồng thời hỗ trợ khách hàng trong quá trình vận hành khi cần điều chỉnh hoặc thay thế.

Ưu thế khi làm khuôn hàn siêu âm tại Namsonic:

• Nhà sản xuất trực tiếp – chủ động công nghệ và quy trình gia công.
• Thời gian đáp ứng nhanh – thuận tiện khi cần làm khuôn mới hoặc xử lý khuôn trong quá trình sản xuất.
• Hỗ trợ kỹ thuật chuyên sâu – tư vấn dựa trên sản phẩm và điều kiện hàn thực tế.
• Bảo hành dài hạn – đồng hành và hỗ trợ khách hàng sau khi bàn giao khuôn.

Bạn đang cần làm khuôn hàn siêu âm mới, thay khuôn hoặc cải thiện khuôn hiện có? Gửi mẫu sản phẩm hoặc bản vẽ cho Namsonic để được tư vấn phương án phù hợp.

Namsonic – Nhà sản xuất khuôn hàn siêu âm tại Việt Nam.
