Tán Chốt Nhựa Bằng Sóng Siêu Âm – Giải Pháp Cố Định Linh Kiện Tối Ưu

Trong ngành sản xuất và chế tạo linh kiện nhựa, việc liên kết các chi tiết đòi hỏi tính chính xác, tính thẩm mỹ và độ bền cơ học cao. Nhiều sản phẩm sử dụng chốt nhựa đúc sẵn để cố định các chi tiết sau lắp ráp. Thay vì phụ thuộc vào vặn vít, keo dán hay các vật liệu liên kết phụ trợ làm tăng chi phí và trọng lượng, phần đầu chốt có thể được tạo hình để giữ các bộ phận theo đúng kết cấu thiết kế. Vì vậy tán chốt nhựa bằng sóng siêu âm (Ultrasonic Staking) đang trở thành giải pháp cố định linh kiện được ưu tiên hàng đầu.

Bài viết này sẽ cung cấp toàn bộ thông tin về nguyên lý hoạt động, ứng dụng thực tế, các yếu tố quyết định chất lượng mối tán và cách lựa chọn giải pháp phù hợp cho doanh nghiệp.

1. Tán Chốt Nhựa Bằng Sóng Siêu Âm Là Gì?

Tán chốt nhựa bằng sóng siêu âm là phương pháp ứng dụng năng lượng dao động siêu âm kết hợp với lực ép cơ học để làm mềm và tái định hình phần đầu chốt nhựa đúc sẵn.

• Nguyên lý hoạt động: Đầu công cụ siêu âm (Horn/Sonotrode) truyền ma sát tần số cao vào phần đỉnh chốt nhựa. Nhiệt sinh ra làm chảy cục bộ phần đầu chốt, lực ép sẽ định hình phần nhựa chảy này thành một gờ giữ (khóa cơ học).

• Kết quả: Sau khi nguội, gờ giữ tạo ra một liên kết chắc chắn, cố định chặt chẽ chi tiết nhựa hoặc kim loại đi kèm mà không làm biến dạng các khu vực xung quanh.

2. Ứng Dụng Của Tán Chốt Nhựa Siêu Âm Trong Sản Xuất

Phương pháp này là lựa chọn lý tưởng khi sản phẩm đã có chốt nhựa được đúc định hình sẵn và cần giữ cố định các chi tiết sau khi lắp ráp:

• Linh kiện ô tô & xe máy: Cố định cụm đèn, bảng điều khiển, tấm ốp nội thất, cảm biến và các chi tiết nhựa kỹ thuật đòi hỏi tính ổn định cao.

• Vỏ thiết bị & Linh kiện Điện – Điện tử: Cố định bo mạch (PCB) vào vỏ nhựa, giữ khung viền màn hình, cố định linh kiện trong đồ gia dụng thông minh (cần chú ý khoảng cách an toàn tới các linh kiện nhạy cảm).

• Sản phẩm nhựa kỹ thuật: Áp dụng cho các chi tiết có hình dạng phức tạp, đa dạng kích thước và tiêu chuẩn lắp ghép khác nhau.

• Cụm chi tiết đa điểm tán: Cho phép thiết kế đầu công cụ đơn hoặc đa điểm để xử lý đồng thời nhiều vị trí chốt cùng lúc, tối ưu thời gian chu kỳ sản xuất (Cycle time).

Lưu ý: Khả năng áp dụng thực tế phụ thuộc vào loại nhựa (nhựa nhiệt dẻo như ABS, PC, PP, PA...), kích thước chốt, hình dạng đầu tán và yêu cầu lực giữ.

3. Các Yếu Tố Quyết Định Chất Lượng Mối Tán Siêu Âm

Để đạt được mối tán đạt chuẩn — vừa đảm bảo lực giữ cơ học, vừa có bề mặt hoàn thiện đẹp — cần kiểm soát nghiêm ngặt 4 yếu tố sau:

4. Phân Biệt Tán Chốt Nhựa Và Hàn Điểm Siêu Âm

Nhiều doanh nghiệp thường nhầm lẫn giữa Tán chốt nhựa (Ultrasonic Staking) và Hàn điểm siêu âm (Ultrasonic Spot Welding). Dưới đây là sự khác biệt cơ bản:

+-----------------------------------------------------------------------+
|                         TÁN CHỐT NHỰA                                 |
| - Cần chốt nhựa đúc sẵn nhô lên từ trước.                            |
| - Biến dạng đầu chốt để tạo gờ giữ cơ học (móc khóa).                |
| - Dùng để liên kết nhựa-nhựa, nhựa-kim loại, nhựa-bo mạch.             |
+-----------------------------------------------------------------------+
                                  VS
+-----------------------------------------------------------------------+
|                         HÀN ĐIỂM SIÊU ÂM                              |
| - Không cần chốt nhựa nhô lên.                                        |
| - Tác động trực tiếp làm nóng chảy bề mặt tiếp xúc giữa 2 tấm nhựa.   |
| - Dùng để liên kết trực tiếp 2 bề mặt nhựa dẻo lại với nhau.          |
+-----------------------------------------------------------------------+

• Khuyến nghị: Nếu sản phẩm cần kín nước, kín khí tuyệt đối hoặc chịu tải trọng xé lớn, cần khảo sát riêng theo kết cấu hình học và tiêu chuẩn kỹ thuật chuyên biệt.

5. Giải Pháp Thiết Bị Tán Chốt Siêu Âm Tại Namsonic

Không có một cấu hình máy chuẩn duy nhất cho mọi sản phẩm. Namsonic mang đến các giải pháp linh hoạt phù hợp với từng quy mô và hạ tầng sản xuất:

1. Thiết bị thao tác cầm tay / Bán tự động: Thuận tiện cho các sản phẩm nhỏ, sản lượng vừa phải hoặc các vị trí chốt nằm rải rác.

2. Máy hàn tán chốt có cơ cấu ép & Đồ gá: Phù hợp cho sản xuất hàng loạt, yêu cầu độ lặp lại và độ chính xác cao.

3. Hệ thống chuyên dụng tích hợp dây chuyền: Thiết kế máy tự động hóa hoàn toàn hoặc cụm đầu tán đa điểm theo bản vẽ sản phẩm riêng biệt.

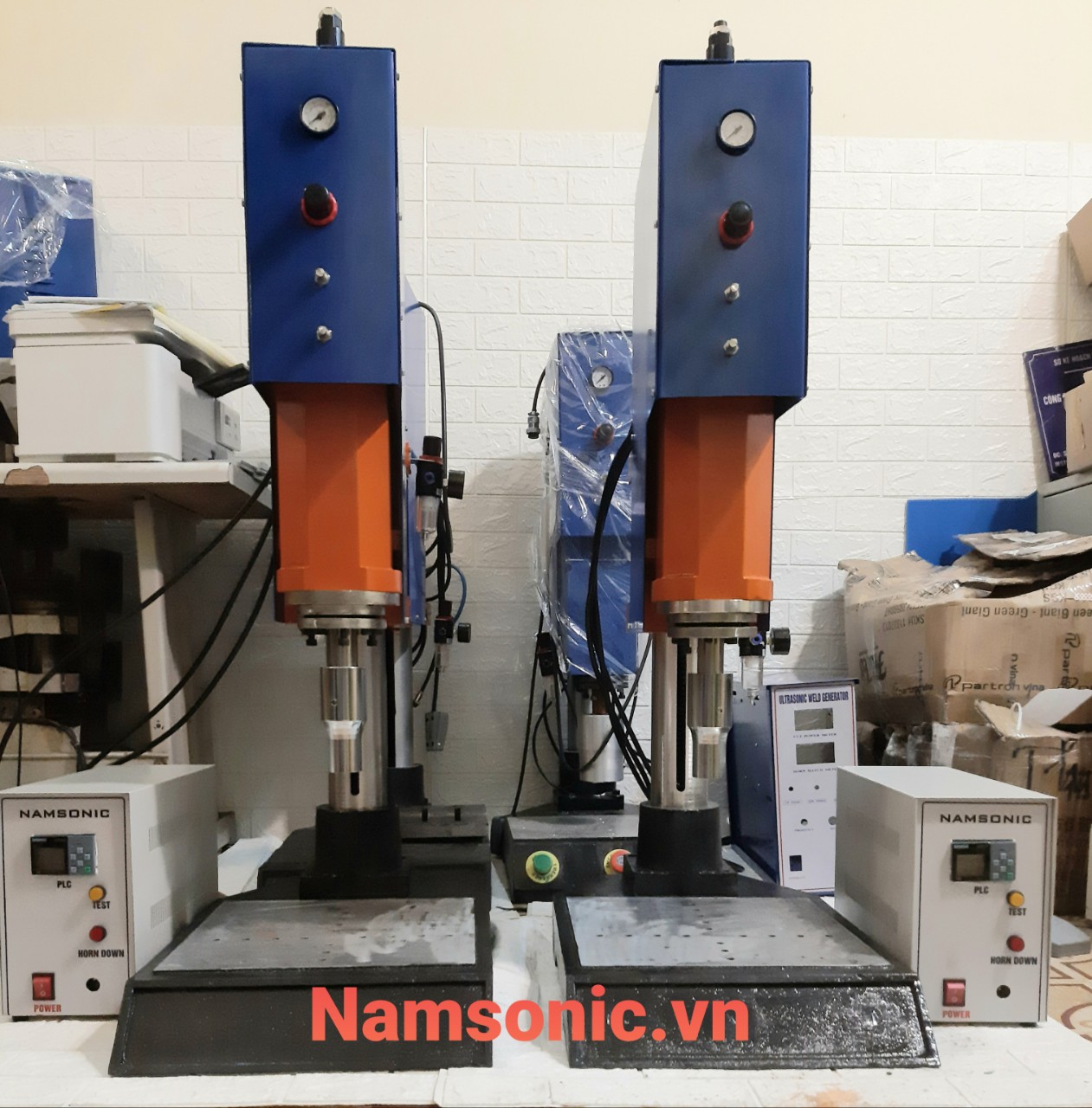

Máy hàn nhựa siêu âm thiết kế theo yêu cầu

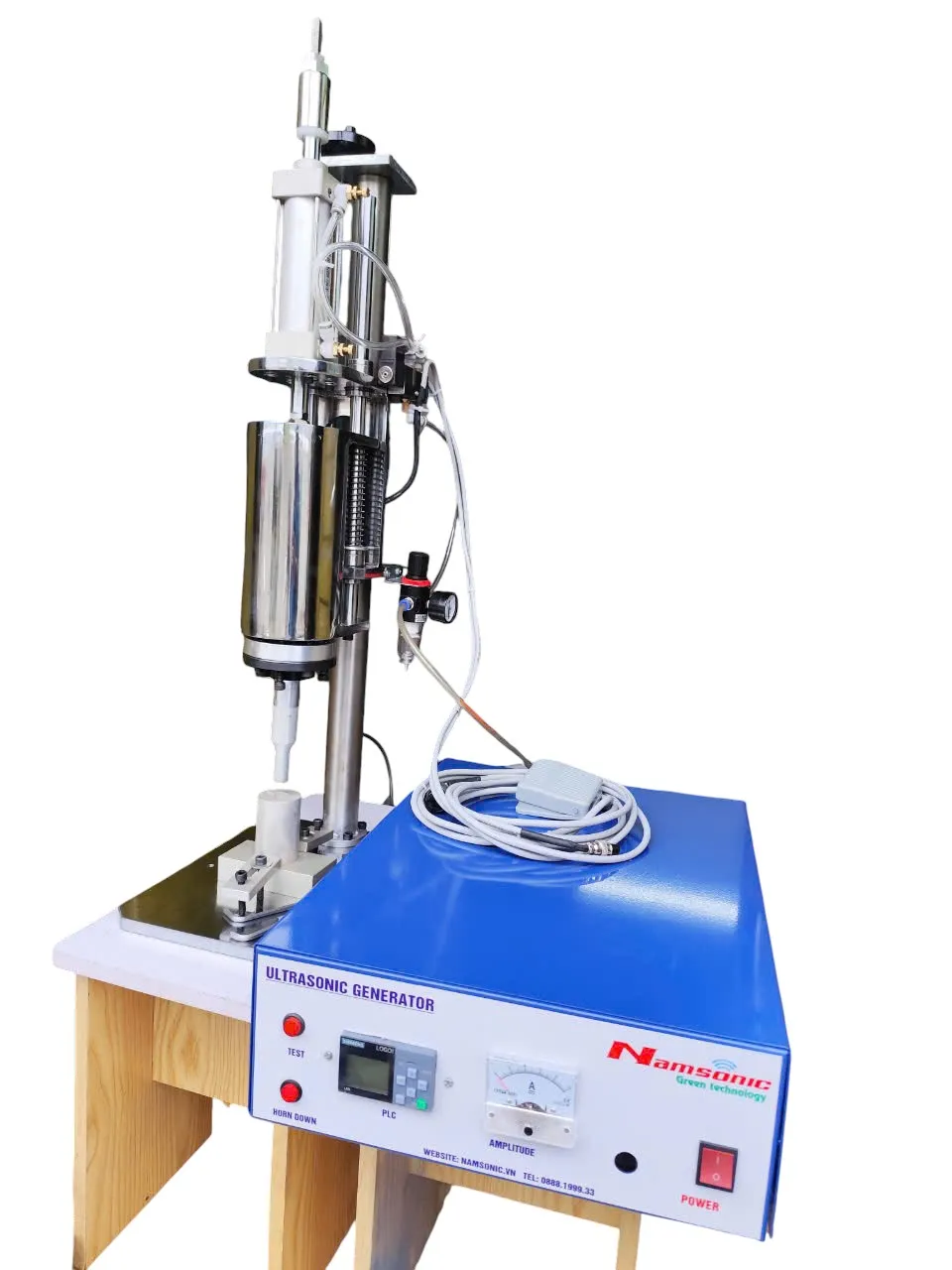

Máy hàn nhựa siêu âm Namsonic HSAKT

Máy tán chốt nhựa bằng sóng siêu âm

Bạn Cần Tư Vấn Giải Pháp Tán Chốt Cho Sản Phẩm?

Trước khi chốt phương án thiết bị, việc đánh giá mẫu thực tế là bước bắt buộc để xác định: loại nhựa, tính khả thi, hình dạng đầu tán tối ưu và lực giữ đạt chuẩn.

Namsonic hỗ trợ doanh nghiệp đánh giá mẫu và tư vấn giải pháp kỹ thuật miễn phí. Hãy gửi ngay cho chúng tôi:

• Hình ảnh hoặc bản vẽ 2D/3D của sản phẩm.

• Thông tin chất liệu nhựa & kích thước chốt.

• Yêu cầu về lực giữ và thẩm mỹ sau khi tán.
